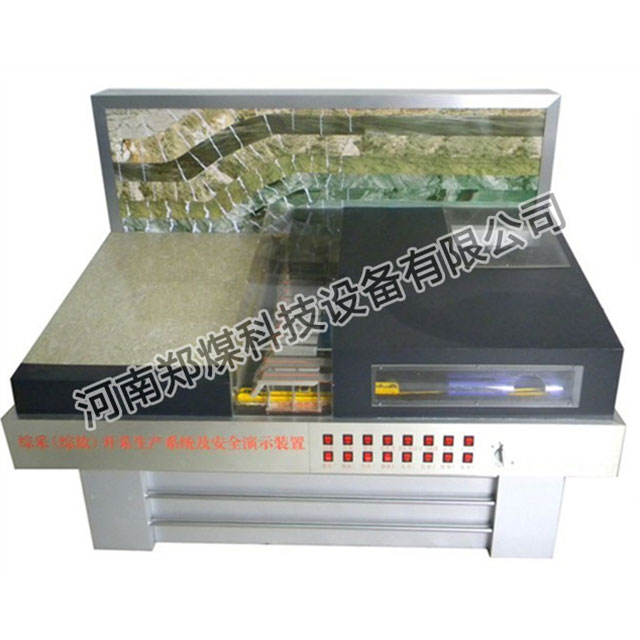

綜采（綜放）開采生產系統及安全演示裝置
該模型直觀反映出綜采工作面生產工藝、巷道布置、通風系統、綜合防塵、隔爆設施、瓦斯抽放、瓦斯監測、運輸系統，利用聲、光、電、機械傳動技術顯示工藝流程及頂板巖層的移動及應力分布。直觀體現割煤、移架和推溜。通過支架的移動，展現初次放頂、初次來壓、周期來壓、工作面前后方應力的分布形態，上覆巖層的移動特征及垮落帶，裂隙帶、沉降彎曲帶“三帶”分布規律和地表沉降規律。利用聲、光、電、機械傳動顯示工藝流程。
1、主要用途：煤礦各級培訓中心及各類煤炭院校。
2、可完成實訓內容：
（1）利用聲、光、電、機械傳動技術顯示工藝流程及頂板巖層的移動及應力分布，直觀體現割煤、移架和推溜。
（2）通過支架的移動，展現初次放頂、初次來壓、周期來壓、工作面前后方應力的分布形態，上覆巖層的移動特征及垮落帶，裂隙帶、沉降彎曲帶“三帶”分布規律和地表沉降規律。
（3）演示通風系統、運煤系統、注氮系統、易燃區。
（4）演示采煤機移動、支架移動.
3、技術要求及主要參數：
（1）材質：鋁塑板、型鋼、有機玻璃、發光管、接線板。
（2）用電電壓：220V 耗電功率：100W
（3）規格：1600mm×1200mm×1600mm
型號：zsdy-Ⅱ
4、實驗裝置基本配置清單：實驗臺一個、說明書一塊、操作說明一份。
5、安裝、培訓要求：現場安裝調試，負責培訓教師及管理人員。
